HI-LOCK UNIT

제품소개

PRODUCTS

* 자세한 설명은 카다로그 참조 및 전화 문의 바랍니다.

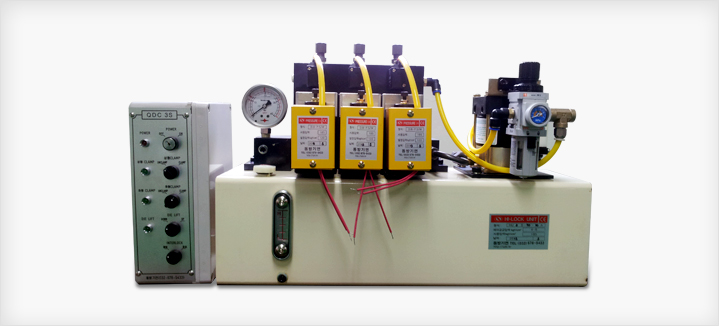

	HU TYPE(HI-LOCK UNIT)는 PUMP(AIR 구동유압 PUMP)와 AIR PILOT 조작시 방향제어밸브(NON-LEAK TYPE)로
	구성된 유압장치입니다.
	방향제어밸브, 압력스위치와 추가 선택회로 및 예비회로를 매니폴드(Manifold)에 부착할 수 있으므로 소형이면서도
	용도가 다양하여 여러가지 목적에 사용할 수 있습니다.
	조작 방식에는 원격조작이 가능한 전기 조작시스템(HU-S)과 수동조작시스템(HU-M)이 있습니다.
	압력계와 AIR FILTER를 표준으로 설치합니다. AIR 공급이 있으면 어디서나 용이하게 높은 유압을 얻을 수 있습니다.
	그러므로 본 유니트는 CLAMP PARTY와 그외 LOCKING SYSTEM등 자동화 기계에도 응용할 수 있습니다.

①	회로수
기호없음	1회로
2	2회로
3	3회로
4	4회로

②	운전밸브수
1	1개
2	2개
3	3개
4	4개

③	옵션
	없음
R	Relief 밸브
L	inter Lock 회로
T	One TWO 회로

④	PUMP 형식
70-8	70-8
70-10	70-10
70-12	70-12
100-12	100-12
100-15	100-15

최고사용압력	400kgf/㎠
최고 Air 공급압력	9.5kgf/㎠
감압밸브압력설정범위	2~6kgf/㎠
사용온도범위	5~60。C
솔레노이드밸브	AC110V AC220V 50/60Hz
사용유	일반유압작동유

	①	②	③	④
밸브형식	NO; NC;	NO; NC;	NO; NC;	NO; NC;
압력스위치설정압력	kgf/㎠	kgf/㎠	kgf/㎠	kgf/㎠
안전밸브(R)설정압력	kgf/㎠	kgf/㎠	kgf/㎠	kgf/㎠
솔레노이드밸브전압	DC24V AC 110V AC 220V 중 하나를 지정하십시오. (50/60HZ는 공통임)
