     기술자료     CLAMP 선정시

CLAMP 선정시

기술자료

TECHNIQUE DATA

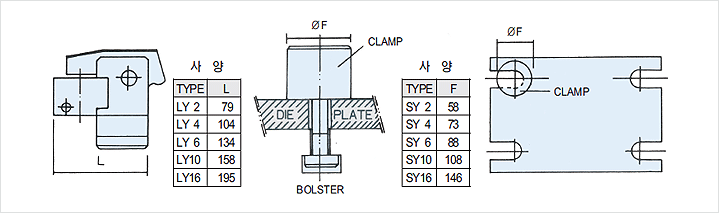

CLAMP 선정시 주의점
LY TYPE CLAMP
BOLSTER 및 SLIDE에 금형을 체결시 CLAMPING 능력을 결정한 후 선정된 CLAMP의"L"SIZE만큼 여유가 있어야 이상적입니다.
SY TYPE CLAMP
SY TYPE는 금형에 U자 홈이 있어야만 사용가능하므로 금형의 U자 홈은 CLAMPING능력을 결정한 후 선정된 CLAMP의øF만큼 여유가 있어야 이상적입니다.

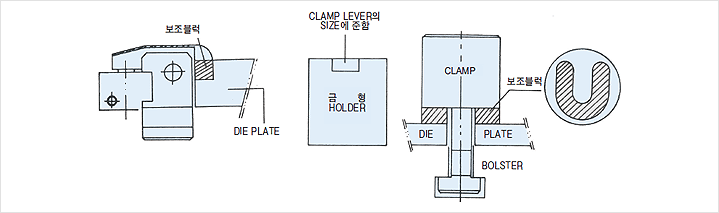

CLAMP 사용을 위한 간이 금형 표준화
가장 높은 DIE PLATE를 기준으로 CLAMP를 선정하여 낮은 DIE PLATE를 CLAMPING부위에만 보조 블럭을 이용합니다.
(보조 블럭은 DIE PLATE에 고정하거나 CLAMPING시 끼워 씁니다.)
가장 높은 DIE PLATE 사용시 재료손실을 우려할 경우 적당한 금형을 선정하여 높은 DIE PLATE는 CLAMPING 부위만을
가공하고 낮은 DIE PLATE는 보조블럭을 사용합니다.
