     제품소개     DIE LIFTER

DIE LIFTER

제품소개

PRODUCTS

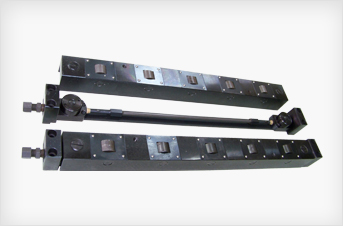

MODEL HL50
* 자세한 설명은 카다로그 참조 및 전화 문의 바랍니다.E-카다로그 보기
특징
금형은 금형하중의 약 1/100 이하의 힘으로 ROLLER 위에서
  움직일 수 있습니다.
CYLINDER와 CYLINDER연결은 O.S.T 고압 PIPE로
  연결되어 있습니다.
ROLLER 부위에는 SCRAP 방지용 COVER가 부착되어
있습니다. 그러므로 SCRAP이 많은 곳에서도 안전하게 사용할 수 있습니다. LIFTER의 수평은 수평조정 나사로 조정이 가능합니다.
LIFTER의 수평은 수평조정 나사로 조정이 가능합니다.
ROLLER에는 베어링을 보호하기 위하여 특수 표면 처리가 된
  보호 BUCHING이 있습니다.

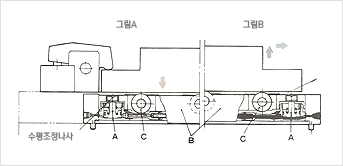

구조 및 동작
상승시에는 유압 CYLINERⓐ가 유압에 의하여 동작됩니다.
  (하강시에는 SPRING에 의해 복귀됩니다.)
ROLLER BAR에 부착된 ROLLERⓒ는 BOLSTER면에서
  약 2mm 올라가고, 금형은 그림 B에 표시된 바와 같이 올라갑니다.
MODEL HL28
* 자세한 설명은 카다로그 참조 및 전화 문의 바랍니다.E-카다로그 보기
금형 Lifter U홈 치수

* 자세한 설명은 카다로그 참조 및 전화 문의 바랍니다.E-카다로그 보기
MODEL HL28
* 자세한 설명은 카다로그 참조 및 전화 문의 바랍니다.E-카다로그 보기
금형 Lifter U홈 치수
HL50, 28 TYPE과 동일합니다.
극히 무거운 하중의 금형을 올릴 수 있습니다. (HL70 > HL50 > HL28)
